廣珠電器：浪涌保護器的介紹

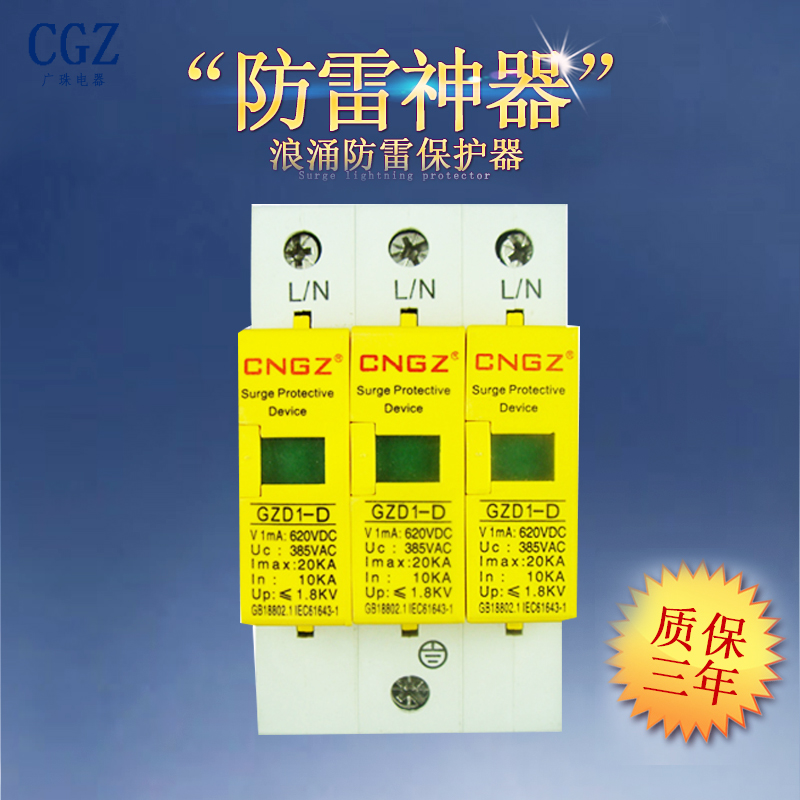

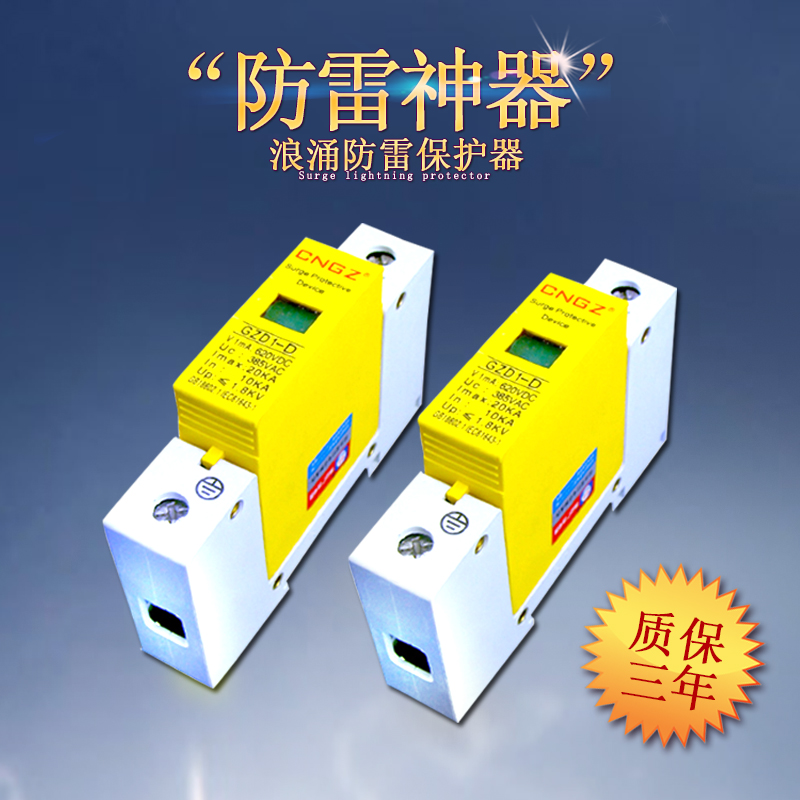

一、浪涌保護器

浪涌保護器(電涌保護器)又稱避雷器，簡稱(SPD)適用于交流50/60HZ，額定電壓至380V的供電系統(或通信系統)中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業以及工業領域電涌保護的要求，具有相對相，相對地，相對中線，中線對地及其組合等保護模式。

二、分類

1.開關型:其工作原理是當沒有瞬時過電壓時呈現為高阻抗，但一旦響應雷電瞬時過電壓時，其阻抗就突變?yōu)榈椭?，允許雷電流通過。用作此類裝置時器件有:放電間隙、氣體放電管、閘流晶體管等。

2.限壓型:其工作原理是當沒有瞬時過電壓時為高阻擾，但隨電涌電流和電壓的增加其阻抗會(huì )不斷減小，其電流電壓特性為強烈非線性。用作此類裝置的器件有:氧化鋅、壓敏電阻、抑制二極管、雪崩二極管等。

3.分流型或扼流型

分流型:與被保護的設備并聯，對雷電脈沖呈現為低阻抗，而對正常工作頻率呈現為高阻抗。

扼流型:與被保護的設備串聯，對雷電脈沖呈現為高阻抗，而對正常的工作頻率呈現為低阻抗。

用作此類裝置的器件有:扼流線圈、高通濾波器、低通濾波器、1/4波長短路器等。

三、作用

雷電放電可能發生在云層之間或云層內部，或云層對地之間;另外許多大容量電氣設備的使用帶來的內部浪涌，對供電系統和用電設備的影響以及防雷和防浪涌的保護，已成為人們關注的焦點。

云層與地之間的雷擊放電，由一次或若干次單獨的閃電組成，每次閃電都攜帶若干幅值很高、持續時間很短的電流。一個典型的雷電放電將包括二次或三次的閃電，每次閃電之間大約相隔二十分之一秒的時間。大多數閃電電流在10，000至100，000安培的范圍之間降落，其持續時間一般小于100微秒。

供電系統內部由于大容量設備和變頻設備等的使用，帶來日益嚴重的內部浪涌問題。我們將其歸結為瞬態過電壓(TVS)的影響。任何用電設備都存在供電電源電壓的允許范圍。有時即便是很窄的過電壓沖擊也會(huì )造成設備的電源或全部損壞。瞬態過電壓(TVS)破壞作用就是這樣。特別是對一些敏感的微電子設備，有時很小的浪涌沖擊就可能造成致命的損壞。
